发射端连接方式：普通模拟摄像机（球机）＋无线网络视频服务器 （V7000系列）
接收端组成方式：无线网桥。
监控中心连接方式：1.存储服务器（PC）＋监视器
2.存储服务器（PC）＋解码器＋电视墙

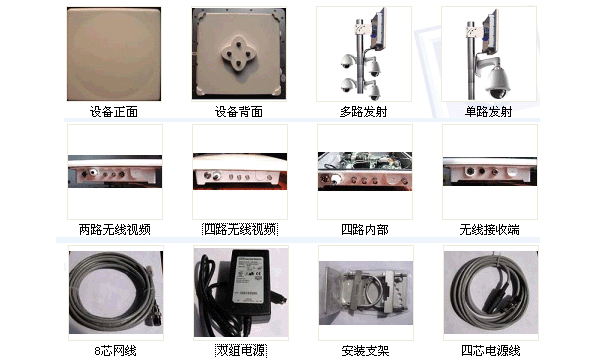

V7000系列无线网络视频服务器：
三、无线网络监控系统设计原则
本无线监控方案设计遵循技术先进、功能齐全、性能稳定、节约成本的原则。并综合考虑施工、维护及操作因素，并将为今后的发展、扩建、改造等因素留有扩充的余地。其具有以下原则：
1、先进性与适用性：
本系统采用纯数字IP传输方式，最新的MPEG4/H.264编码技术结合OFDM微波扩频调制技术，体现了当前计算机控制技术与计算机网络技术的最新发展水平，适应时代发展的要求。同时系统是面向各种管理层次使用的系统，其功能的配置以能给用户提供舒适、安全、方便、快捷为准则，其操作应简便易学。
2、经济性与便捷性：
充分考虑用户实际需要和信息技术发展趋势，根据用户现场环境，设计选用功能和适合现场情况，采用有线＋无线的整合解决方案。无线部分采用嵌入式一体化无线网络视频服务器，安装调试方便快捷。
3、可靠性与安全性
系统的设计应具有较高的可靠性，在系统故障或事故造成中断后，能确保数据的准确性、完整性和一致性，并具备迅速恢复的功能，同时系统具有一整套完成的系统管理策略，可以保证系统的运行安全。
4、开放性
以现有成熟的产品为对象设计，同时还考虑到周边信息通信环境的现状和技术的发展趋势，可与消防、周界防盗、聚光系统实现联动，具有RJ-45网络通讯口，可实现远程控制。
5、可扩充性
系统设计中考虑到今后技术的发展和使用的需要，具有更新、扩充和升级的可能。并根据今后该工程的实际要求扩展系统功能，同时，本方案在设计中留有冗余，以满足今后的发展要求
四、无线监控系统设备连接示意图

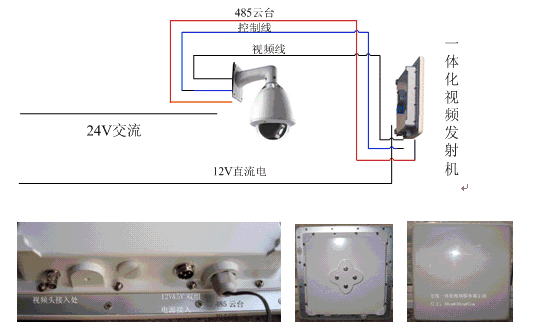

前端监控点：高速球的视频线以及485云台控制线直接接入一体化无线视频服务器（V7000系列）的BNC视频端及485控制线。接通电源即完成前端摄像机的安装工作。((该无线视频服务器也可与周界报警＆高速球作联动监控))。
无线视频服务器分为1/2/4路发射端，具体型号参考附录参数说明。

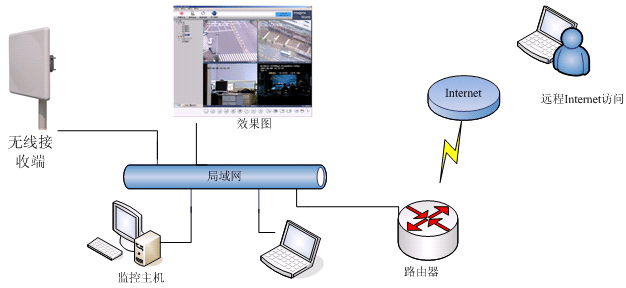

无线网络监控中心连接示意图：
监控中心由无线接收端，监控主机（PC）,路由器，以及宽带网络组成。通过电脑来显示现场监控画面。

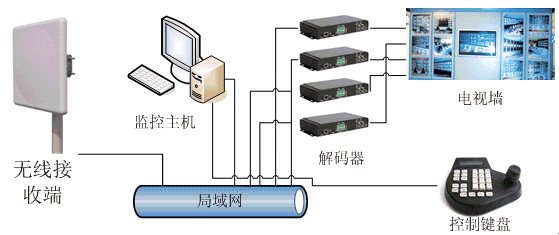

监控中心采用电视墙的连接方式：
五、系统功能说明

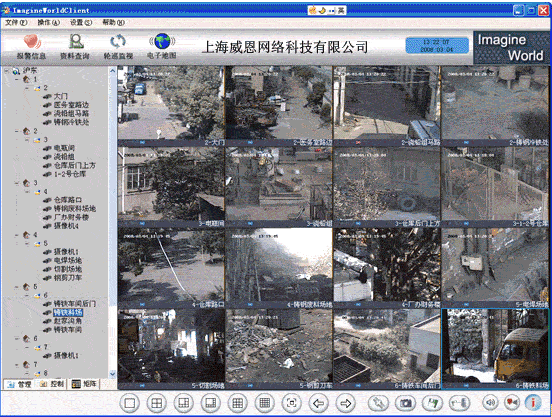

实时视频显示：可实时显示监控网络内1-25路的实时视频图像，可以实现单画面，4画面，6画面，8画面，9画面，16画面,25画面分割显示，支持轮巡显示.
云台控制：在权限许可范围内，通过对前端云台和镜头的控制，改变摄像机的方位，俯仰角度和焦距等。
本地录像：可以根据设定的录像时间自动录像或是接收视频服务器的报警信号作报警录像。
实时视频图像抓拍：实时图像抓拍是用来实时拍摄图像的辅助功能，它将动态的图像中的单帧图像以BMP的图像格式保存下来，可以对正在监视或正在回放的图像抓拍。
视频服务器图像D1 JPEG抓拍：视频服务器JPEG D1格式抓拍是指视频服务器的前端直接抓拍，它抓拍的格式为D1格式，清晰度不受网络传输的影响。
音频监听及对讲：客户端与前端设备之间可以进行双向语音传输。客户端可以监听前端设备的音频，同时客户端可将音频发送到前端设备，与前端设备实现对讲。
报警处理：客户端接收到前端设备发送的报警信号后，客户端将根据设置启动录像，以及根据设置显示电子地图和显示实时图像。
电子地图显示：电子地图中包含了监控场景名称和该场景中的前端设备，点击电子地图上分布的前端视频设备图标，即显示该设备的实时图像。
本地回放：可以检索回放本地录像中的设备任意时间的视频文件。
远程回放：已经检索回放下载前端视频设备中的录像文件，或是检索回放下载其他ImagineWorldClien的录像文件。
六、典型组网拓扑图
典型应用拓扑图：

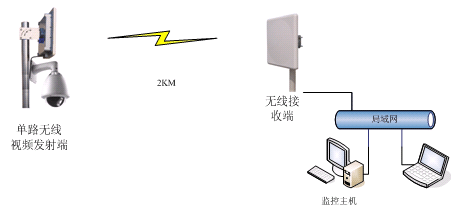

1.点对点传输：（概况：监控点距离监控中心2km，前端为一台高速球机）
解决方案：（采用一台一体化无线视频服务器及一个无线数字接收端）

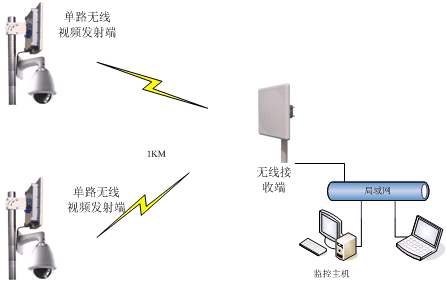

2.点对多点传输：（概况：两个监控点，距离监控中心1km，前端为高速球机）
解决方案：采用点对多点方案，一个接收，2个发射，在监控中心通过计算机监控）

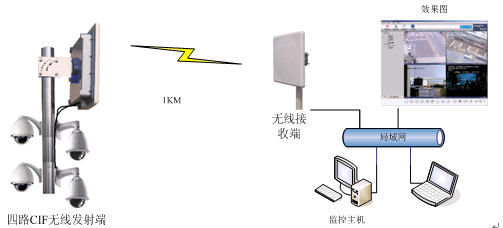

3.多路视频无线传输：（概况：前端4个相隔较近的点，距离监控中心1km）
解决方案：采用四路无线视频服务器，把4个摄像机接入四路无线发射端，通过无线传输到监控中心的接收端，监控中心通过计算机实现监控。
