交流电源防雷器
安全注意事项
· 当防雷器安装于最终系统时，必须执行标准 GB4943（EN60950，IEC60950）的所有要求。
·设备应当由被授权的专业人员安装。安装时必须断开电源，严禁带电操作，以防发生意外。
适用范围
·交流电源防雷模块适用于配电室、配电柜、开关柜、交直流配电屏等系统的电源保护；
·建筑物内有室外输入的配电箱、建筑物层配电箱；
·用于低压工业电网和民用电网；
·在电力系统中，主要用于自动化机房、变电站主控制室电源屏内三相电源输入或输出端。
性能特点
· 通流容量大，残压低， 响应时间快；
· 漏电流及变化率小；
· 采用最新热脱离技术，彻底避免火灾；
· 采用特殊冲击熔片，具有高可靠性；
· 具有工作故障指示，可选配遥信告警功能；
· 采用温控保护电路，内置热保护，短路故障自动脱离装置；
· 采用标准模块化设计， 安装简单，维护方便；
· 核心元件采用国际知名品牌，性能优异，工作稳定可靠；
· 可以实现凯文接线；结构严谨，安装方便，维护简单；
· 工艺考究，能在酸、碱、尘、盐雾及潮湿等恶劣环境下长期工作。
主要技术参数
型号 | AM60A | AM60B |
标称工作电压Un | 380V | |
最大持续工作电压Uc | 385V | |
标称放电电流 (In 8/20μs) | 30kA | |
最大放电电流 (Imax 8/20μs) | 60kA | |
保护模式 | L1，L2，L3，N-PE | L1，L2，L3-N，N-PE |
保护水平Up (8/20μs In) | ≤1600V | |
响应时间 | ≤25ns | |
遥信端子(选配) | COM公共点 、NO常开 、 NC常闭 | |
外形尺寸 | 90* 110* 65 | |
接线线径 | 10-25mm2 | |
防护等级 | IP20 | |
安装方式 | 35 mm DIN-rail | |
工作环境 | 环境温度：－40℃～＋85℃； 相对湿度：≤95%（25℃）；海拔≤3km | |
注：产品规格可能不定期更新，请咨询安迅公司了解详情。 | ||

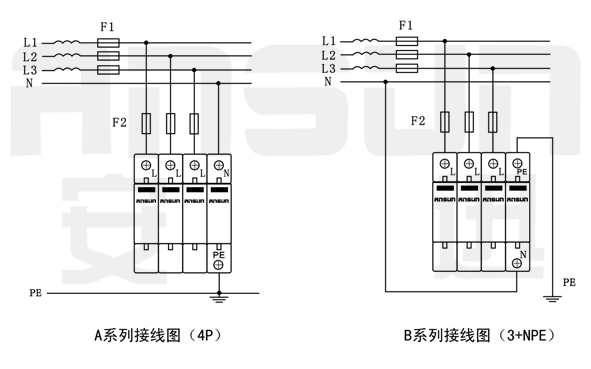

产品接线图
